【虚幻Slate】虚幻编辑器扩展之开发一个AVG游戏剧情编辑器

type

status

date

slug

summary

创建插件

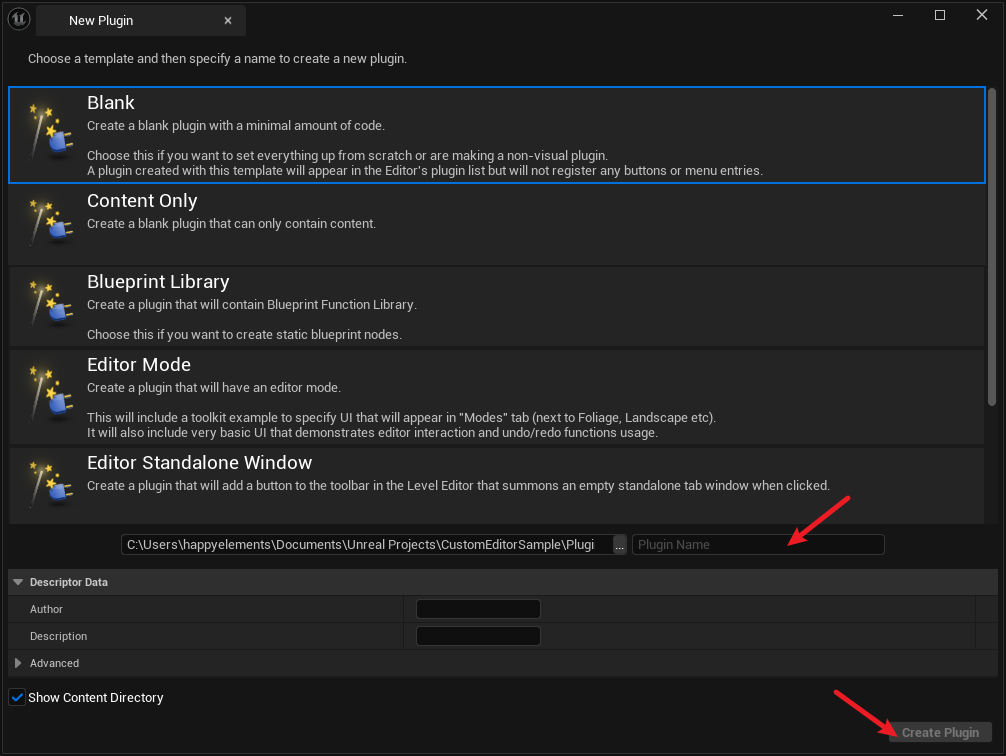

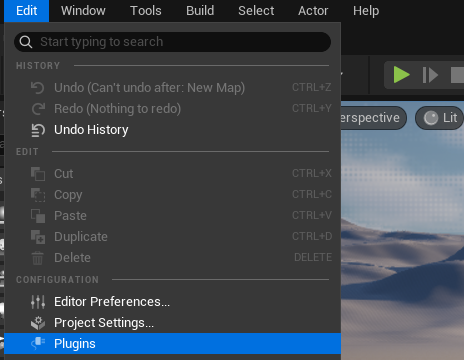

我希望以插件的形式扩展编辑器，因此需要先创建插件。创建项目后，来到Edit→Plugins，选择Blank，填写基本信息后点击Create Plugin ，等待引擎创建代码。

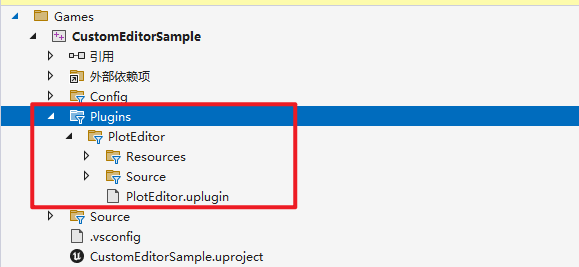

回到Visual Studio，发现Plugins目录下已有刚才创建的插件代码，我将插件命名为PlotEditor，发现创建出PlotEditor.uplugin（插件描述文件）。

打开Source/PlotEditor.Build.cs，在PrivateDependencyModuleNames中加入必要模块依赖：

然后右键.uproject，重新生成工程并编译。

自定义资产类型和行为

虚幻的编辑器扩展体系分三层：

目标	实现类	功能
定义资产类型	`UObject` 派生类	存放数据
注册资产到 Content Browser	`UFactory`+`FAssetTypeActions`	支持创建与双击打开
自定义编辑器	`FAssetEditorToolkit`+`Slate Widget`	自定义编辑界面

对此，可以先在/Source/PlotEditor目录下先规划出必要的类：

文件	作用
`Private/UPlotEditorEntry.h`	定义资产类型
`Private/UPlotEditorEntryFactory.h/.cpp`	创建资产的工厂
`Public/UPlotEditorEntryActions.h/.cpp`	注册到内容浏览器
`Private/UPlotEditorToolkit.h/.cpp`	自定义资产编辑器
`Public/PlotyEditorModule.cpp`	插件入口模块（插件生成时已定义，可以改个名）

接下来一一实现它们。

自定义资产类型

自定义资产类型UPlotEditorEntry，继承自UObject；保存资产数据。

资产工厂实现

资产工厂UPlotEditorEntryFactory 继承自UFactory，并覆写FactoryCreateNew接口。

实现构造函数和FactoryCreateNew接口。

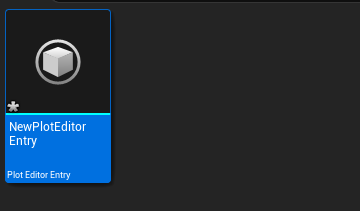

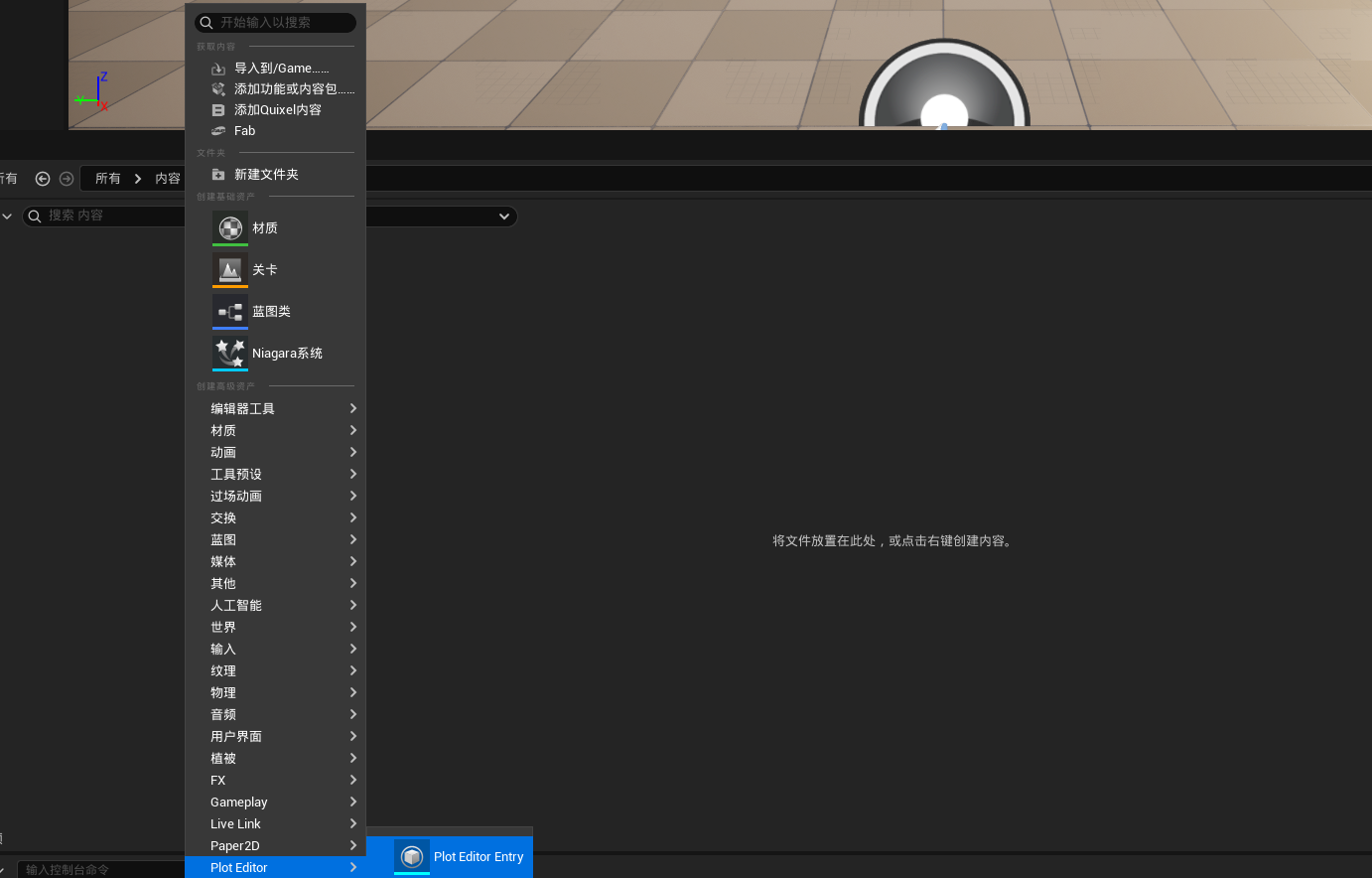

至此为止，已经可以在内容浏览器菜单右键创建UPlotEditorEntry资产；但是发现双击没反应，这首由于缺少资产行为导致的。

资产行为注册

声明资产行为类UPlotEditorEntryActions，继承自FAssetTypeActions_Base，覆写其中的某些方法用于自定义资产在内容浏览器中的行为和外观。

其中OpenAssetEditor 是必不可少的，其实现中应打开自定义资产编辑器。

实现上述接口，指定编辑器命名、样式、支持的资产等信息。

还需要把资产行为类注册到模块中，模块类FPlotEditorModule继承自IModuleInterface接口，必须实现两个接口函数：

StartupModule：模块启动时调用

ShutdownModule：模块卸载时调用

实现上述接口，可以将AssetTypeAction的引用保存到缓存中，用于注销：

自定义资产编辑器

初始化和Tab注册

上文中我们留下了一个TODO，需要打开自定义资产编辑器，现在来实现它。

首先需要创建一个Toolkit类FPlotEditorToolkit继承自FAssetEditorToolkit，实现必须要实现的虚函数：

GetToolkitFName：编辑器的唯一标识符（内部名称）

GetBaseToolkitName：编辑器的显示名称

GetWorldCentricTabPrefix：世界中心模式下标签页的前缀（嵌入到关卡编辑器时，标签页显示为"Plot:资源名称”）

GetWorldCentricTabColorScale：在世界中心模式下标签页的颜色

覆写RegisterTabSpawners和UnregisterTabSpawners接口。

函数	用途	调用时机（由引擎自动控制）
`RegisterTabSpawners()`	向`TabManager`注册所有可生成的编辑器窗口	在调用 `InitAssetEditor()` 时，UE自动调用
`UnregisterTabSpawners()`	注销所有`TabSpawners`，防止内存泄漏	当编辑器关闭时（Toolkit销毁）由引擎自动调用

因此可以在RegisterTabSpawners中创建Tab对应的Slate控件，实现如下。

InitAssetEditor 函数中会调用RegisterTabSpawners ，通过打断点发现调用栈如下：

一切就绪之后，把OpenAssetEditor方法中的TODO补上。

现在双击资产能打开资产编辑器，发现默认打开的Tab名称为”Plot Graph” 。

“窗口 > 工作区”菜单的“Plot Editor”下有此Tab。

同理，可以再创建一个细节面板。细节面板通过虚幻的反射机制渲染UObject中的各属性。

创建细节面板的具体方法：

图节点定义和渲染

根据经验，AVG游戏中的剧情节点可以分为两类：对话节点和选择节点。对话节点理解为为单线程播片，其呈现内容是固定的；而选择节点会影响剧情走向，后续呈现内容会随着玩家的选择而改变。

因此，需要一个UPlotNodeBase基类，继承自虚幻原生节点UEdGraphNode，并派生出UPlotNode_Dialog和UPlotNode_Choice两个子类。

.cpp实现，Bind方法处理UEdGraphNode和其对应数据的双向绑定关系（后面会说）：

对话节点只有一个输入节点PrevPin和一个输出节点NextPin：

.cpp实现：

PostTransacted在Transactions结束后调用，这里调用数据类的DoTransacted()序列化Json

AutowireNewNode在右键创建节点时调用，根据输入引脚自动连接新节点

AllocateDefaultPins在CreateNewNode时自动调用，这里只需创建默认节点

CreateVisualWidget创建Slate控件

选择节点有一个输入节点PrevPin和多个输出节点ChoicePins对应不同选项的后续分支。

.cpp实现，CreateOutputPinsByOptions根据数据类UPlotData_Choice的Options调整节点引脚数量，简单理解为多退少补，这个方法在后面会用到。

除了节点对象，还需要与节点一一对应的数据模型用于序列化成Json。因此针对上述三个节点类，创建对应的数据类UPlotDataBase、UPlotData_Dialog、UPlotData_Choice。

节点数据基类UPlotDataBase保存共同属性（如节点ID、节点类型）。DoTransacted方法里调用工具类的序列化方法。

.cpp实现：

子类需要在构造函数中指定NodeType（这个变量后面有用，比如在反序列化时读取NodeType创建子类）；子类的DoTransacted中根据节点的引脚连接更新数据层。

UPlotData_Dialog需要知道下一个节点的节点ID，由于剧情内容不影响节点结构，打算后面再加：

.cpp实现：

UPlotData_Choice需要知道各选项对应的下一个节点的节点ID，这里用一个数组存储，由于选项个数会影响节点结构，先把选项内容加上了：

.cpp实现：

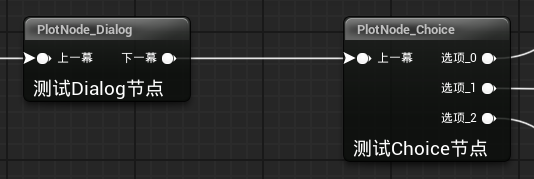

两种节点对应的Slate控件无需基类，这里覆写CreateBelowPinControls函数，随便渲染一些文字：

SPlotNode_Dialog实现：必须在构造函数中先赋值GraphNode，再调用UpdateGraphNode；否则无法绘制节点。

SPlotNode_Choice实现：

创建和删除节点

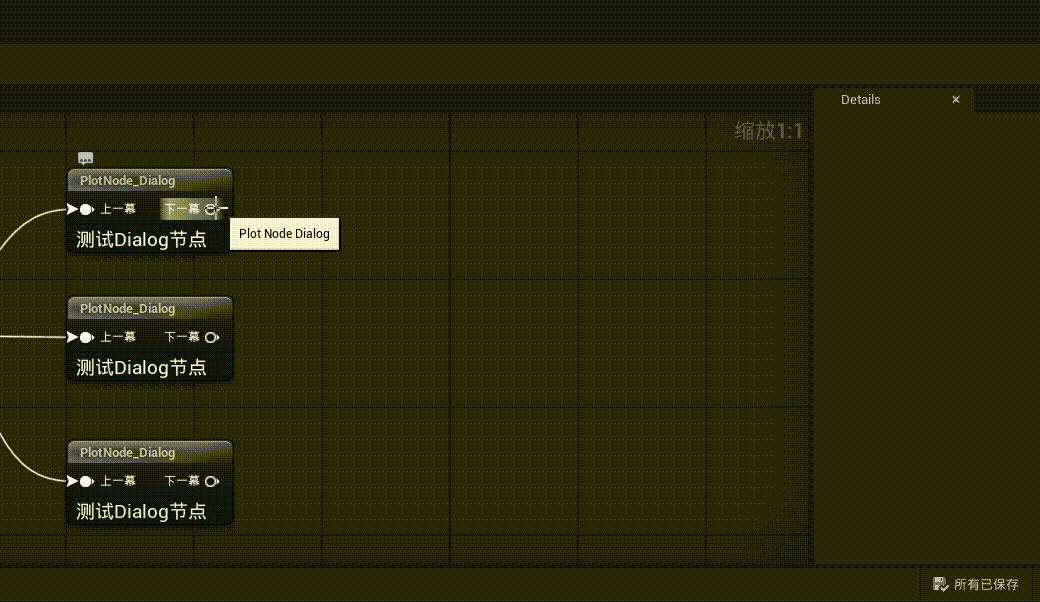

现期望右键或从已有节点的引脚拖出后创建新节点，大概这样：

对此需要创建UEdGraph专门的Schema类UPlotEditorGraphSchema；创建节点的右键操作需要在FEdGraphSchemaAction中封装和实现；此外还可以覆写CanCreateConnection决定连接规则：

🍓

UEdGraphSchema定义了图中节点之间如何连接、节点类型、Pin 类型等规则；搞过前端的应该熟悉Schema-Renderer模型。

而实际的创建节点可以在工具类FPlotEditorToolkit中实现。如果想要创建节点可撤销/恢复，需要把创建过程封装在一个事务里，即FScopedTransaction Transaction ：

创建Dialog节点：

创建Choice节点：

这里不用FEdGraphSchemaAction::CreateNode是因为涉及Data和EdGraphNode的绑定，以及一些自定义事务处理，但一些必须要调用的方法和CreateNode里写的是一致，如SetFlags、CreateNewGuid、PostPlacedNewNode、AllocateDefaultPins、SnapToGrid、AutowireNewNode。

这两行是因为，在Modify之后修改数据，就会触发事务系统记录以及PostTransacted回调，回调函数里会进行Json序列化（新创一个节点后肯定是需要保存的）。

有添加功能自然也有删除功能，不过删除节点不是写在Schema中，而是写在GraphView中，趁此也把一些其他的命令，如选择变化回调、双击回调、文本提交回调都补全：

当然具体的删除节点的实现还是在工具类FPlotEditorToolkit中实现，需要修改数据上下文EditorContext中保存的节点Map，移除该节点。

说起数据上下文EditorContext，它通过PlotDataMap保存所有节点的数据，并且管理节点ID递增；中心数据类不应包含过多的逻辑，只是作为数据传递的纽带。

序列化和反序列化

工具类

这里不走虚幻资产的序列化方式

需要一个工具类FJsonSerializationHelper来处理数据的序列化和反序列化，实现引擎资产和Json数据互通。DeserializePlotMap反序列化会根据NodeType创建具体子类。

然后再FPlotEditorToolkit中再次封装：

节点和连接初始化

有了反序列化功能，将Json中的节点数据存入EditorContext的PlotDataMap中，每次打开资产后，需要根据数据创建节点并建立连接关系。

对于Dialog节点，其输出节点可能连接另一个Dialog节点的输入节点或另一个Choice节点的输入节点：

对于Choice节点的每个输出节点，都需要尝试寻找后继节点并连接，连接方式同上：

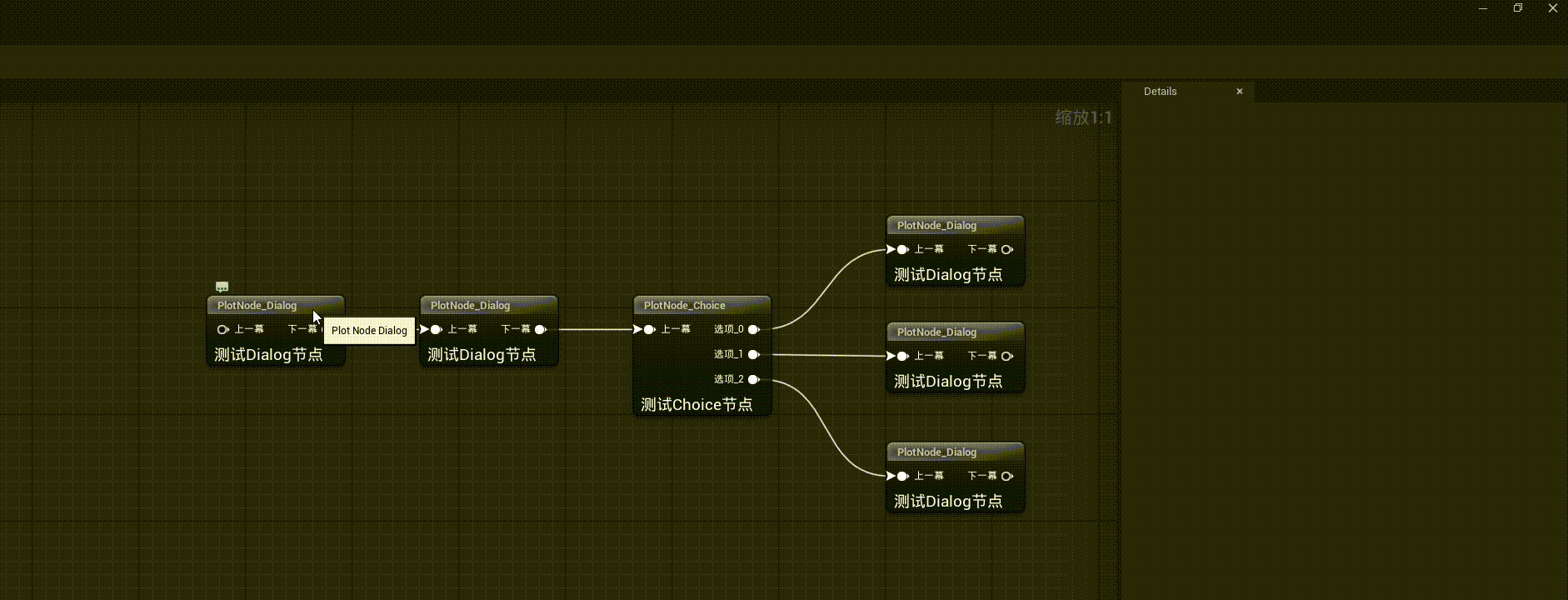

到这里为止，这个编辑器的框架已经有了。

节点数据定义

对话节点

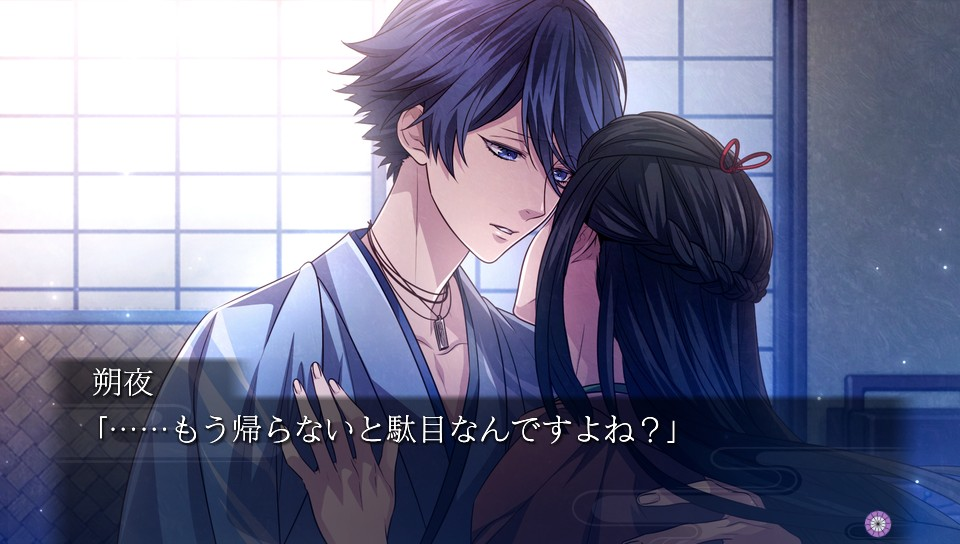

AVG游戏中对话的呈现由说话人+内容构成，因此需要在对话节点中声明一个包含说话人+内容的结构体数组，存储一段连续的对话。

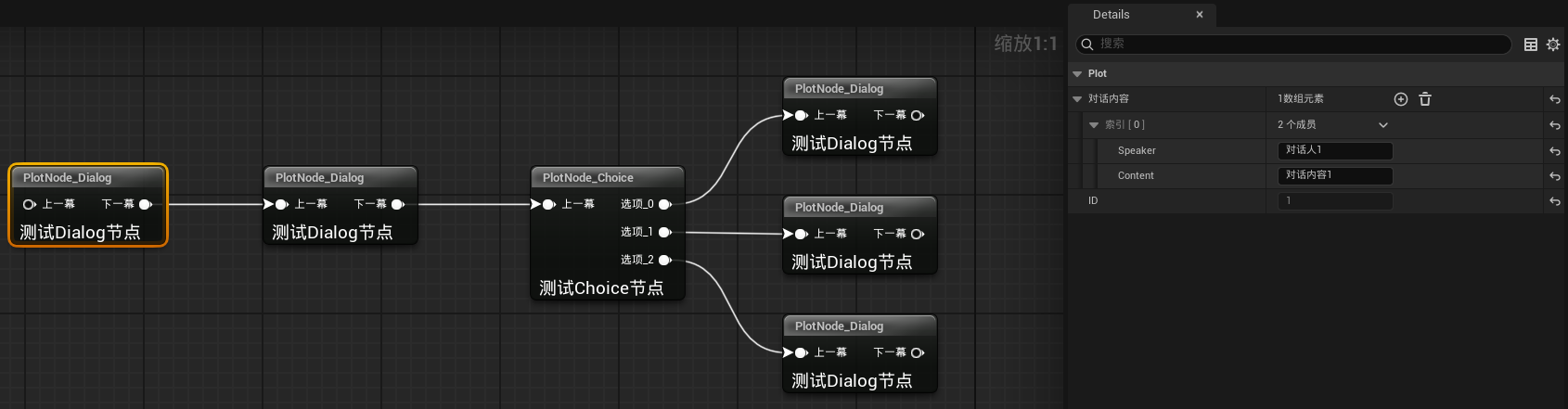

至此为止，发现细节面板可以编辑对话内容数组。

修改对话内容数组后，应当立即序列化成Json存盘，因此需要覆写属性变化的回调函数PostEditChangeProperty ；这里可以创建在节点数据基类UPlotDataBase中，调用序列化方法。

选择节点

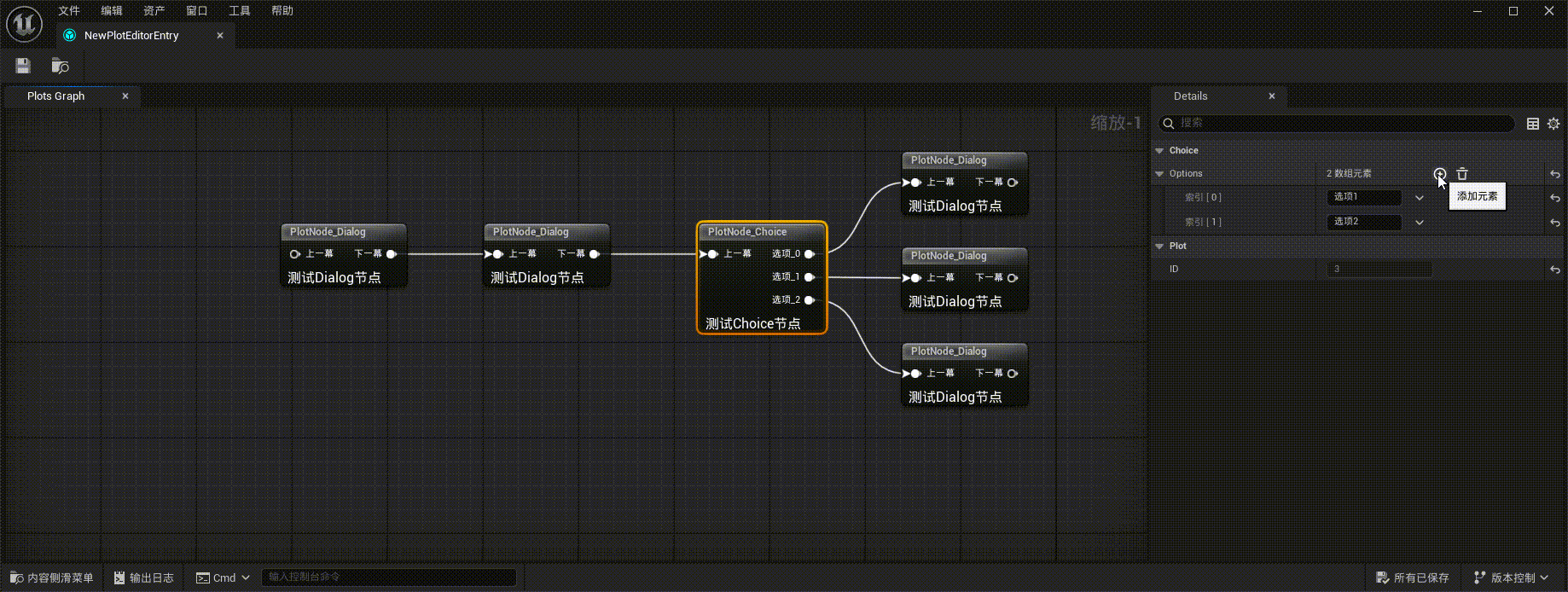

选择节点UPlotData_Choice的Options属性由于会动态影响节点引脚个数，在上文中已经写过了。这里只做小优化，在新增数组元素时让新增选项文本呈现”选项x”。

节点渲染

SGraphNode提供了许多虚函数，可以覆写这些虚函数自定义节点样式。

CreateTitleWidget：节点标题

CreateTitleRightWidget：标题右侧小区域

CreateNodeContentArea：标题下面的整个主体区域（左右 Pin + 中间内容）

CreateInputSideAddButton：输入Pin列表最下方，比如给输入Pins下面增加”+”按钮

CreateOutputSideAddButton：输出Pin列表最下方，比如给输出Pins下面增加”+”按钮

CreateBelowPinControls：Pin区域下方内容

CreateBelowWidgetControls：整个节点的最底部

CreateAdvancedViewArrow：标题左下角（可折叠箭头位置）

对话节点

对于Dialog节点，我希望实现以下功能：

将”说话人+内容”显示在节点上

对话内容在节点上和细节面板都能编辑

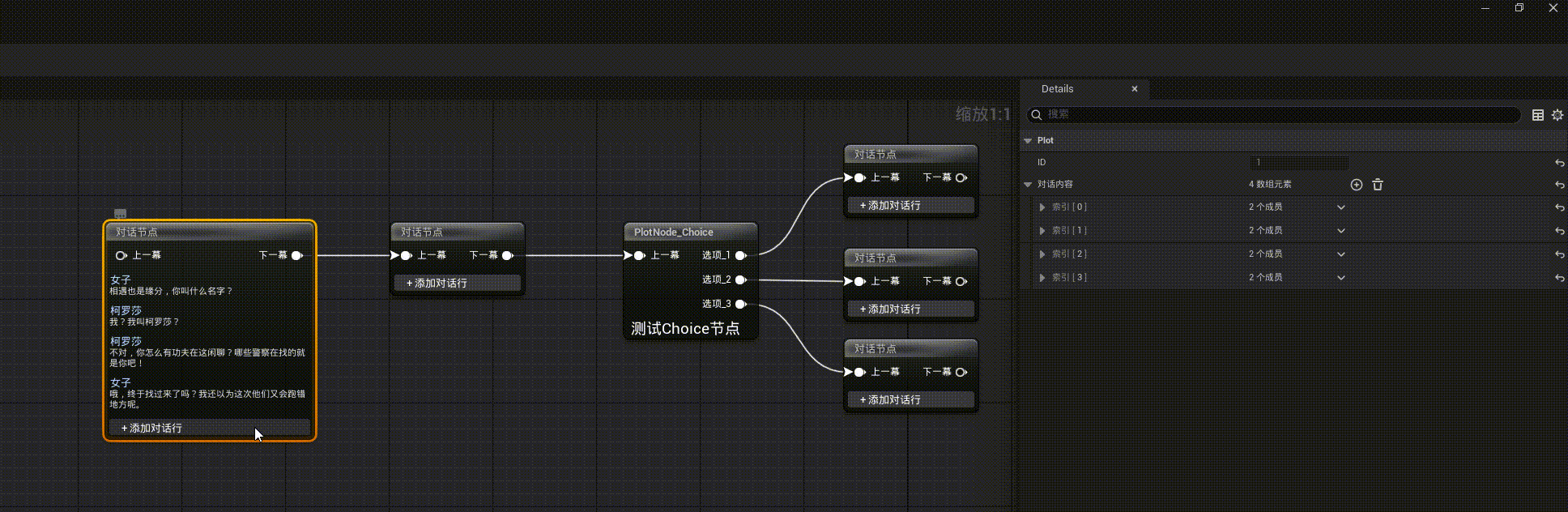

并且节点上提供”+”按钮可以新增对话条目

创建样式宏。

重写CreateBelowPinControls，渲染节点下方内容。

“+”按钮的回调函数中，需要在数据层新增一条对话条目，并序列化保存。

为了避免节点宽度因对话内容变得过长，可以使用SMultiLineEditableText控件渲染多行可编辑文本；重写CreateNodeContentArea函数，将节点内容包裹在SBox中并指定WidthOverride属性。

最后放一下SPlotNode_Dialog这个Slate控件的头文件。

选择节点

对于Choice节点，希望实现以下功能：

将”选项内容”显示在节点上

选项内容在节点上和细节面板都能编辑

并且节点上提供”+”按钮可以新增选项条目

首先，将”选项内容”显示在输出节点边上，需要自己写一个节点专用的Pin控件SPlotPin_Choice，覆写GetLabelWidget方法，渲染选项内容为可编辑文本，并提供文本提交回调函数作为Slate Widget的参数。

.cpp实现：

由于SGraphPin隶属于SGraphNode，因此还需要覆写SGraphNode中和创建引脚有关的方法，来创建自定义引脚类的实例。

首先是CtreatePinWidgets，把原生的方法抄过来进行魔改。这里用OutputIndex记录每一个输出引脚在所有输出引脚中的索引，这个变量对于后面从Options中取对应的选项有用。

此外，为了接收OutpunIndex变量，需要创建函数CreateStantardPinWidgetChoice（覆写需要函数签名相同，因此只能另外创建了），同样抄原生的方法就行，把里面创建Pin的具体方法替换成自己写的CreatePinWidget_Choice。

最后CreatePinWidget_Choice中创建自定义引脚控件SPlotPin_Choice的实例。

同样，SPlotNode_Choice也需要限制节点宽度，并在下方渲染添加选项的按钮。

撤销和重做

事务系统

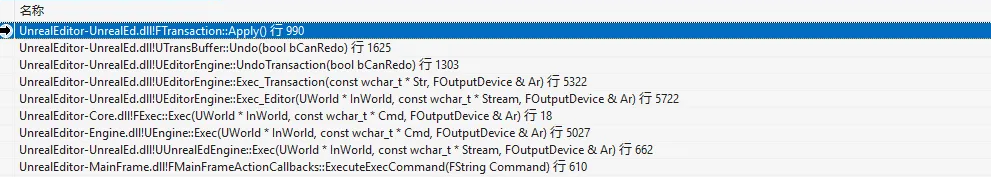

虚幻的事务系统（Transaction System）负责编辑器中所有撤销和重做的机制；通过FScopedTransaction保存一次操作的记录块，通过Apply()在撤销或重做时恢复对象数据。具体可以详细看EditorTransaction的源码。 Undo时调用栈：

Redo时调用栈：

因此对于自定义的对象（自定义的Node、Graph、Data）都需要设置RF_Transactional标识，使之可以被事务系统捕捉。

补充一下，对于之前写的在节点面板点”+”按钮添加对话或条目的功能，需要自己创建一个事务块。

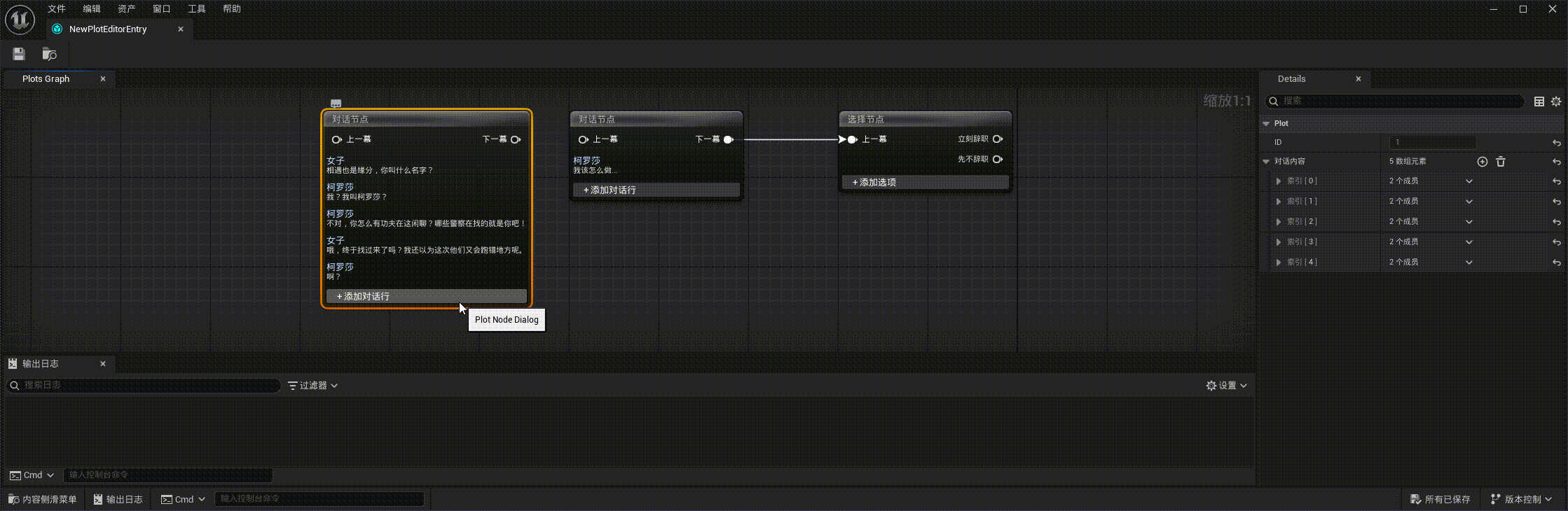

这样在节点处添加对话条目也能丝滑撤销了。

选择节点同理，也需要添加事务块。

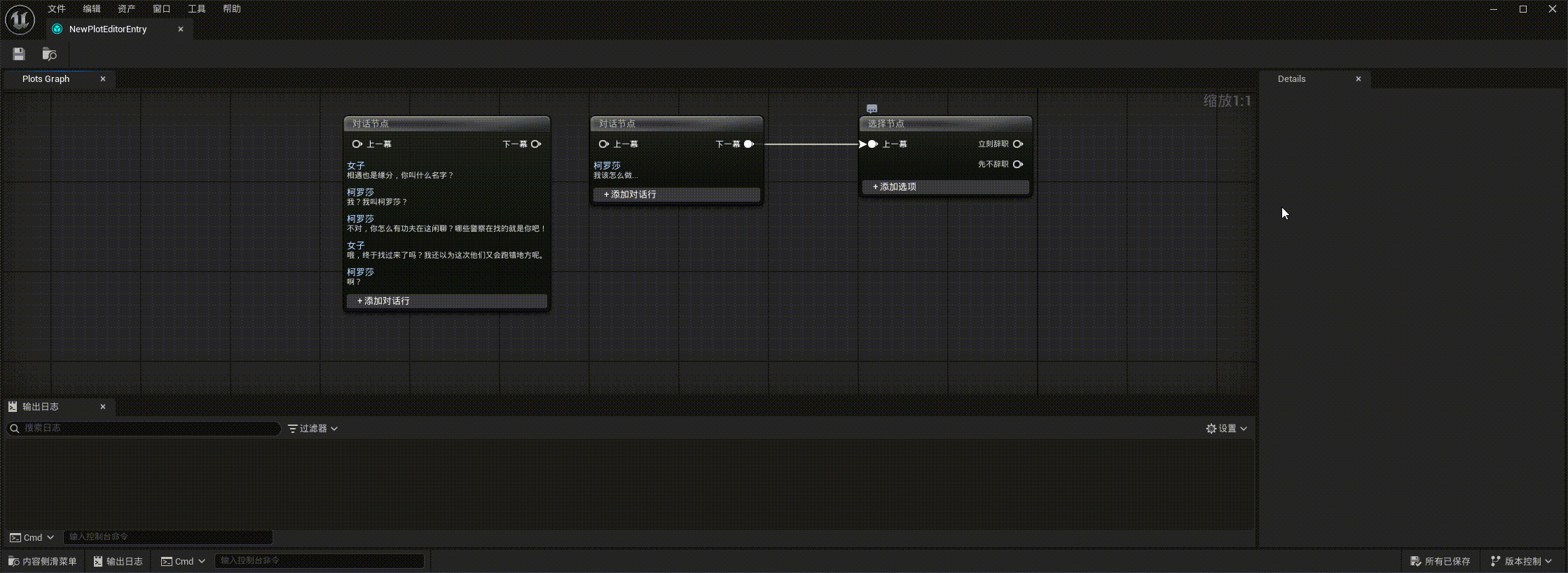

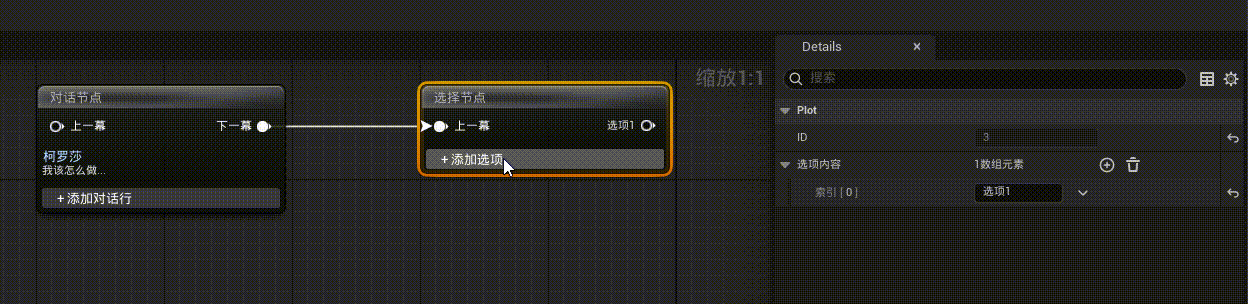

选项条目的丝滑撤销。

注释节点功能

接下来将实现在节点图中创建注释节点的功能，并借此梳理虚幻的资产序列化机制。

注释节点功能

资产序列化

数据序列化是指将对象转换成可存取的格式（通常是二进制格式或Json）；反序列化是指从特定存取格式复原对象。

虚幻中所有的资产（.uasset和.umap）底层都是UObject，点击保存资产按钮后，通过AssetEditorToolkit::GetSaveableObjects收集需要保存的资产；然后调用FEditorFileUtils::PromptForCheckoutAndSave进行Package保存。

只要对象的Outer链最终指向Package就会被序列化，并且Packge对象只序列化UPROPERTY标记的属性。

这个案例中，注释节点是纯虚幻编辑器数据，不参与运行时，因此希望走虚幻原生的uasset序列化机制（当然也可以加入自己写的Json序列化机制，只是有点麻烦）；而剧情节点（UPlotNode_Dialog和UPlotNode_Choice）走的是自己写的Json序列化机制。

Outer链

回顾之前的代码，之前在Slate控件的构造函数中创建UEdGraph，然后指定该Graph的Outer对象为EditorContext。

这就出现了一个问题，每次打开资产调用FPlotEditorToolkit::InitPlotEditor时，EditorContext都会重新创建：

因此无法序列化Graph，更无法序列化里面的注释节点。

现进行如下修改，在资产UPlotEditorEntry里新增UPROPERTY，保存Graph。

然后在节点图Slate Widget构造函数中创建并传入Graph，设置Graph的Outer对象为资产。

由于需要在Graph对象中保存EditorContext的引用，需要新创建一个变量。

现在的Outer链如下，Graph和其中的Node能被序列化。

由于Outer链的改变，右键创建新节点的方法相应调整，直接从Graph对象中获取EditorContext。

节点创建

注释节点的创建，应当是在选中节点后右键上下文菜单中出现的选项。这个菜单的实现需要覆写Schema中的GetContextMenuActions函数。值得注意的是，之前覆写的GetGraphContextActions 是空白处的右键菜单，而GetContextMenuActions 是节点上的右键菜单。

然后实现AddComment，里面调用FPlotEditorToolkit的类方法Action_NewComment创建实际的注释节点（和创建剧情节点的方法类似）。

最后需要在FPlotEditorToolkit中补充Action_NewComment函数，实现真正的注释节点创建。

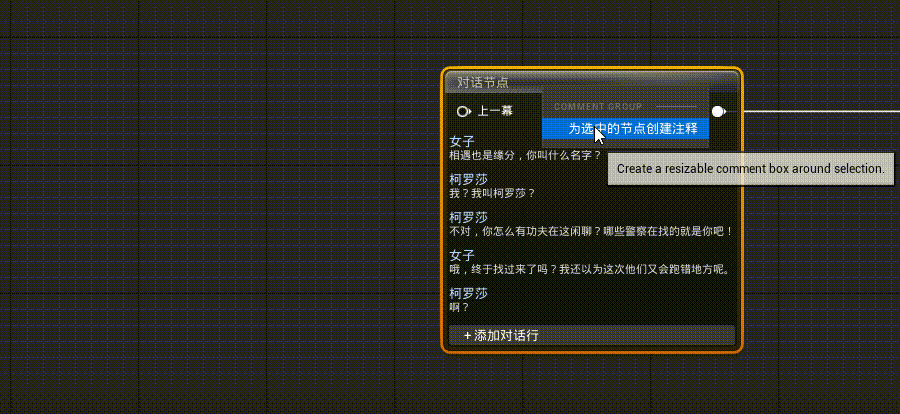

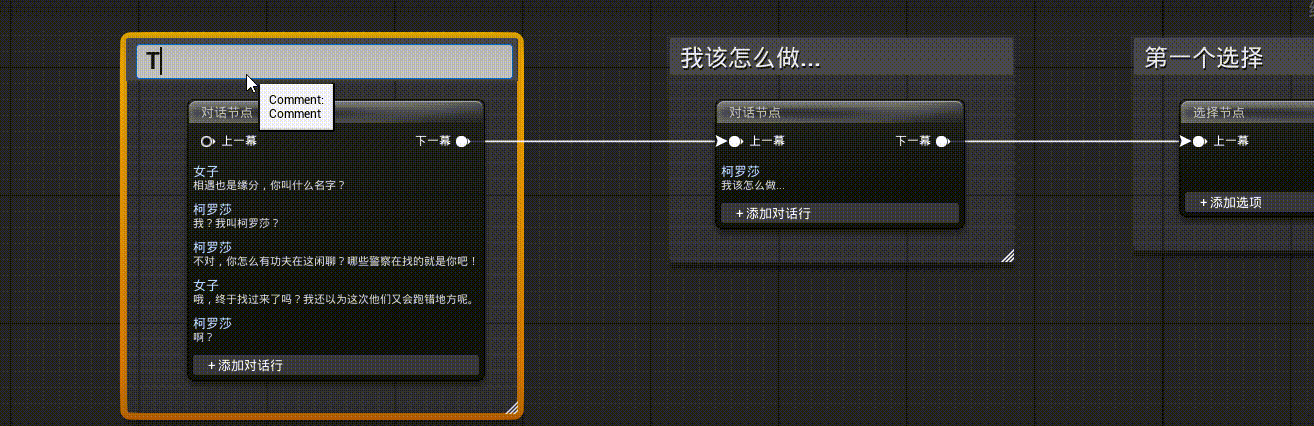

截至目前，能成功创建节点，但发现节点文本提交后无法修改。

文本提交

针对上述问题，覆写SPlotGraphView的OnNodeTextCommit回调函数，把注释节点的NodeComment属性设置成传入的文本。

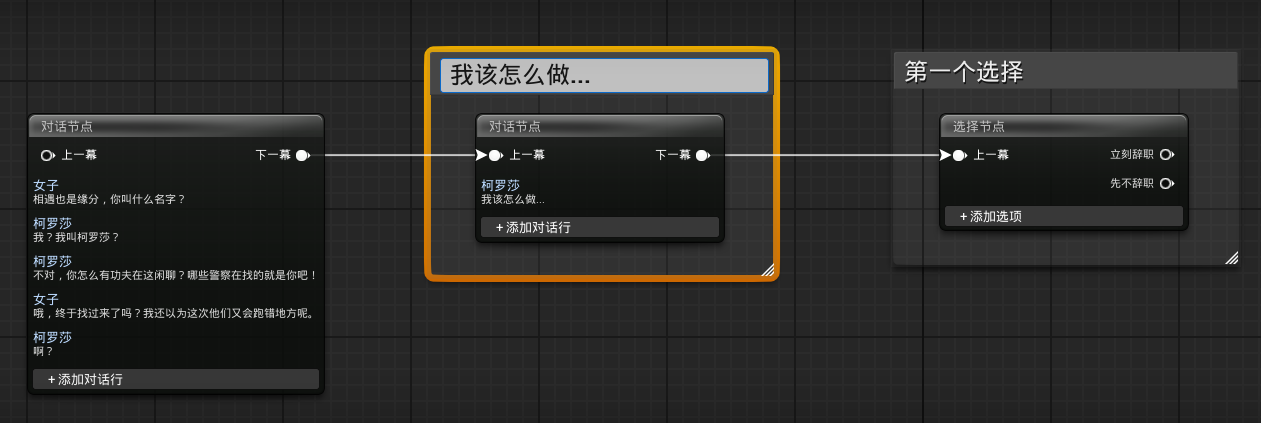

这个解决办法在虚幻论坛中亦有记载Comment text doesn’t update。现在注释文本可以成功修改了。

节点删除

在SPlotGraphView的DeleteSelectNodes函数中补充删除注释节点的逻辑，因为走的是虚幻原生的序列化，无需进行数据层的修改；直接调用DestroyNode即可。

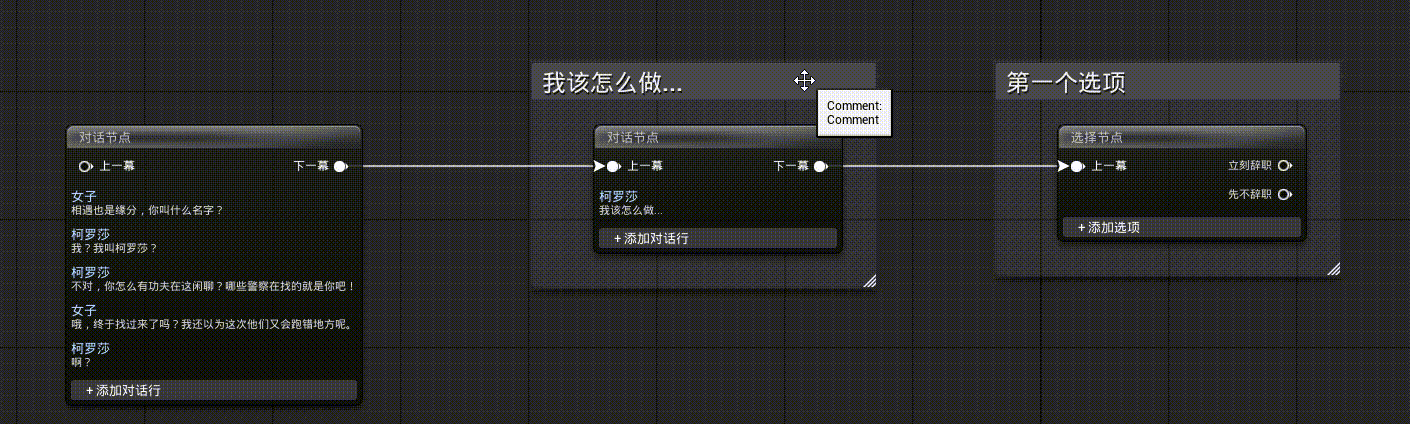

注释节点可以被删除。

自定义细节面板

有两种自定义细节面板的方式，一种是自定义类，第二种是自定义属性类型。自定义类需继承自IDetailCustomization接口，而自定义属性类型需继承自IPropertyTypeCustomization接口。

特性	属性定制	类定制
作用范围	特定数据类型	整个类
复用性	高（任何使用该类型的地方）	低（仅针对特定类）
控制粒度	单个属性	整个面板
常见用途	数据类型的特殊编辑器	类的专用工具面板
继承影响	影响所有子类使用该类型处	只影响当前类

属性类型定制

讲讲自定义属性类型细节面板显示的方法。从具体业务场景入手：

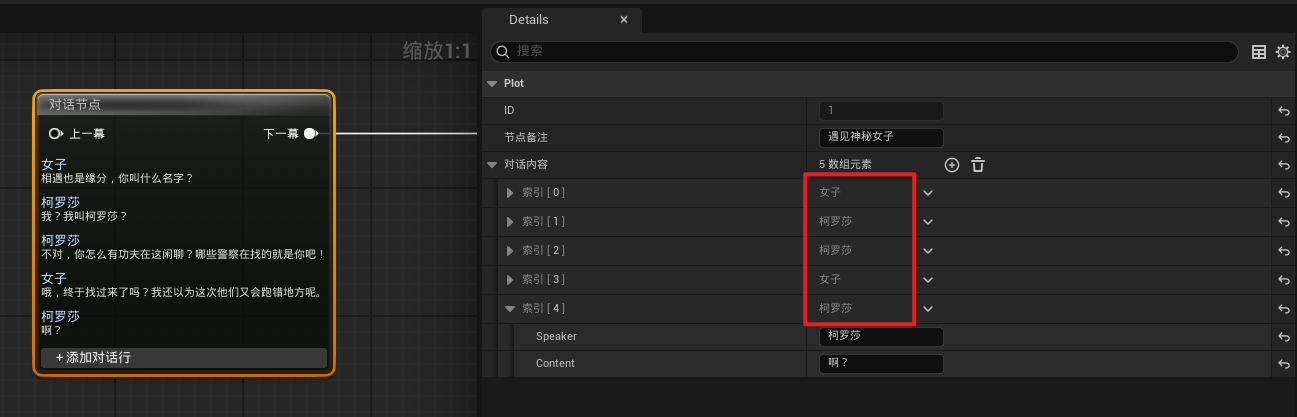

这个剧情节点中有大量柯罗莎和女子的对话，如果对话内容折叠起来，每个索引都显示”2个成员”（说话人和说话内容），非常不方便查看，我希望把 ”2个成员” 的文本替换成人名。

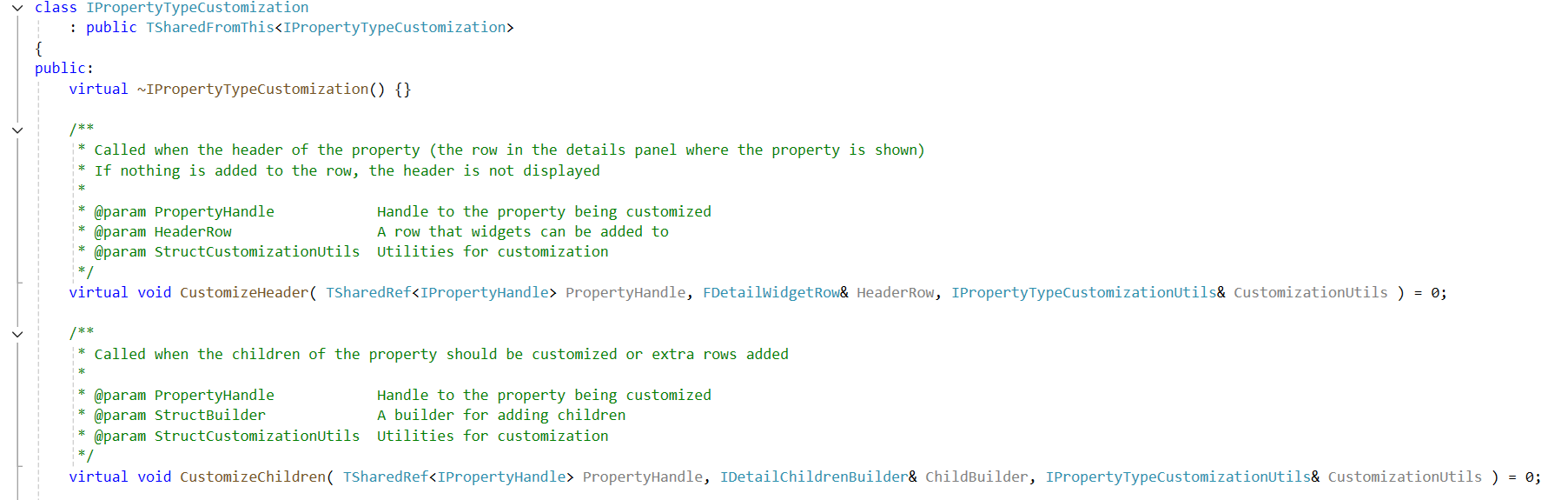

创建一个自定义属性类型的类FPlotDialogLineCustomization，继承自IPropertyTypeCustomization接口，必须覆写其中的CustomizeHeader和CustomizeChildren函数，因为在父接口中这两个函数是虚函数。

除此之外，还要在FPlotEditorModule中注册和注销细节面板定制。

在StartupModule()中增加以下代码注册对结构体FPlotDialogLine的定制，注意结构体名要去掉前缀F。因为在UPROPERTY、USTRUCT、UCLASS的元数据里，反射系统会去掉前缀作为类型名称。

在ShutdownModule()增加以下代码注销定制：

实现这两个接口：

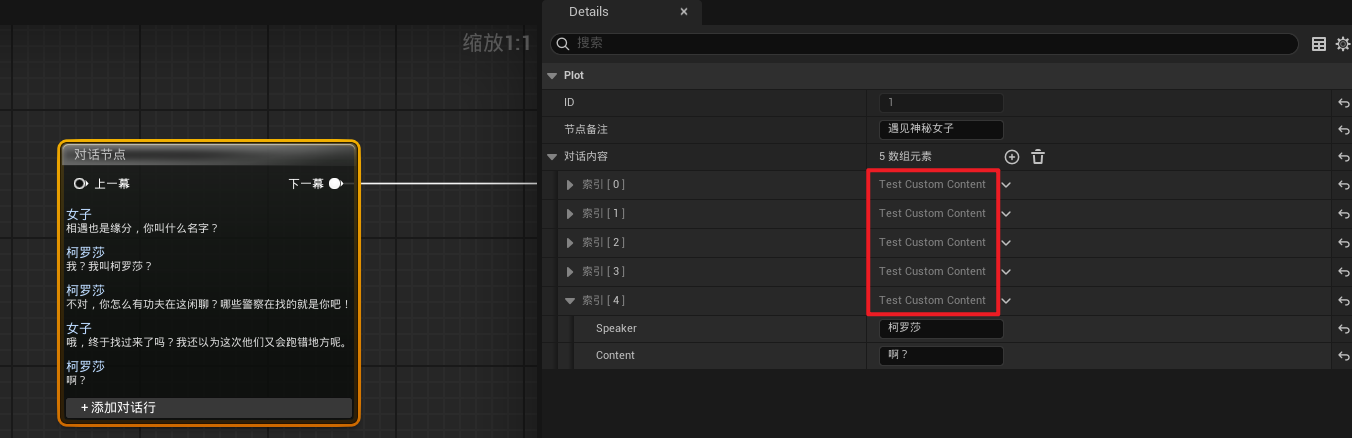

我们先用Test Custom Content文本测试下显示是否正常，发现已经能正常显示了：

现在只需要将测试文本替换成Speaker文本即可，通过GetChildHandle获取成员属性Speaker的属性句柄，再自己封装一个类方法GetSpeakerText获取属性值，赋值给Text控件的构造函数：

再次打开对话节点的细节面板，已经奏效了：

类定制

讲讲自定义类的细节面板显示的方法。从具体业务场景入手：

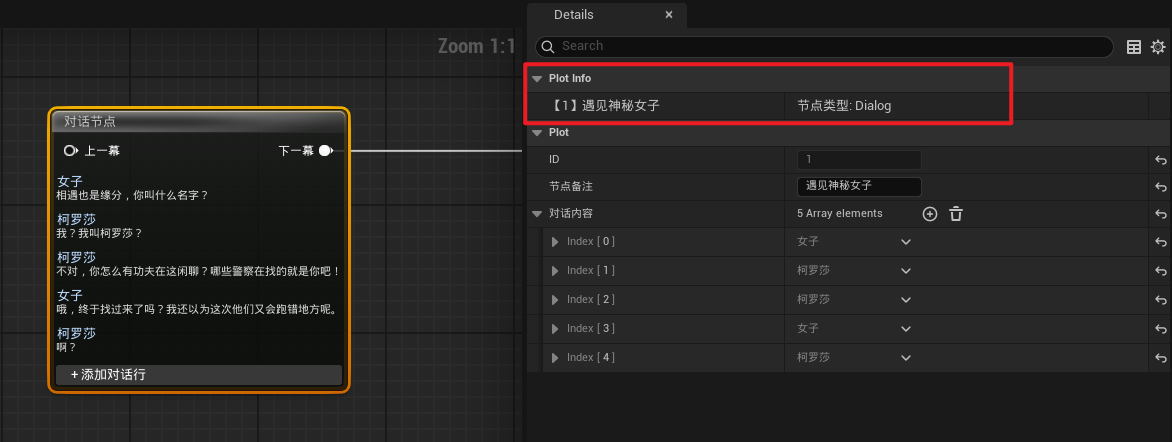

想要新增一个节点信息汇总的Category，展示节点信息。

创建一个自定义类细节面板定制的类FPlotDataDetailCustomization，继承自IDetailCustomization接口，覆写其中的CustomizeDetails函数。

覆写CustomizeDetails()，在其中新增一个Category，渲染节点信息：

同样需要在StartupModule()中注册：

在ShutdownModule()中注销：
